XBee 入門 (購入篇)

Arduino の無線通信手段として、XBee というのが良く使われます。
ずっと気にはなっていたものの、なかなか導入できずにいました。
主な理由はコスト(最低でも親機用、子機用の2台と、それぞれのアダプタが必要)がかかる割に、できることはシリアル通信と大差ない、といったあたりです。
作りたい物が無線でしか出来ないものではなかったため、いままで有線でやり過ごしていました。

いざ XBee を買おうとすると、XBee の種類が沢山(→Switch Science) あることに気づきます。
そして何を買っていいかわからず、悩んでしまいます。
購入前に検討した事項をまとめます。購入前の知識なので、間違いが含まれる可能性が高い事をご了承ください。

XBee の種類
通信プロトコルで分けると 3種類、Series 1, Series 2。そしてZigBee 対応版。
物理的な仕様では XBee とXBee pro それに日本仕様のXBee pro。
さらに、アンテナの種類がチップアンテナ版、ホイップアンテナ版、外部アンテナ用コネクタ版。
実際の製品はそれぞれの組み合わせがあります。

検討
もともと、Xbee 独自プロトコルの「Series 1」と「Series 2」だったものが、
仕様の策定・改訂などを経て、旧Series 1 →「IEEE 802.15.4 対応」、 旧Series 2 →「ZigBee 対応」になったのだと理解しました。
ZigBee は「メッシュネットワーク」が面白そうではありますが、他の ZigBee 機器との連携は不要なので、Series 1 にしました。
Series 1 は XBee 経由で Arduino への無線書き込みもできる(ZigBee版では不可)らしく、それもポイントです。

XBee とXBee pro は無線出力の違いのようです。外形サイズも異なります。
また、日本の技術基準適合証明を受けた XBee pro は出力が抑えられているようです。
アンテナは大きい方が飛びが良いと思われますが、室内での実験程度しか使う予定がないので、チップアンテナの XBee にします。

最終的に「XBee Series 1(802.15.4), チップアンテナ仕様」に決まりました。

購入

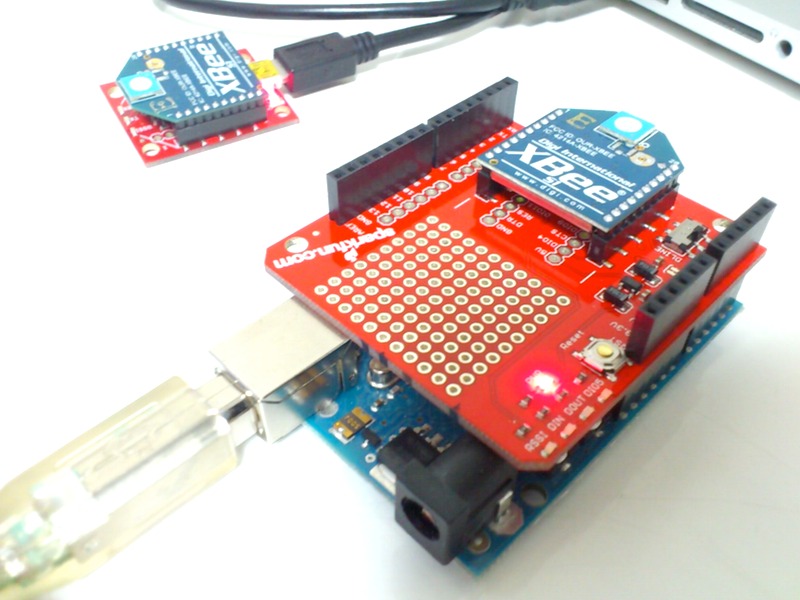

この XBee が2つと、USB でPC に接続するアダプタ、5V Arduino 用のシールドをセットにしたパッケージがあるので、それを購入しました。(→千石電商


さんざん悩んでおいて、スターターパックみたいなものを買っただけという、、、
実は、このパッケージを店頭で見つけたのをきっかけに、購入検討をすることになりました。


パッケージ裏のパーツリストに「Instructions」と書いてあったので、説明書が入っているのかと思ったら、URL (→sparkfun) が書かれた紙が入っているだけでした。

パーツは実装済み。Arduino シールド用のコネクタのみ、ハンダ付けが必要です。


1対1の基本的な通信(前回のUSBシリアル通信)であれば、設定しなくてもそのまま使えます。(Firmata との通信はそのままではNG でした。おそらく通信速度の設定が必要です。)
Arduino への無線書き込みなどを行うためには、設定が必要なようです。

注意点など

  • このセットには、USB ケーブルは付属していません。USB 接続ボードの端子はMicro-B端子(メス) です。

  • XBee の端子は2mm ピッチなので、ブレッドボードやユニバーサル基板とはピッチが異なります。ピッチ変換基板も売ってます。

  • XBee の電源は3.3V です。Arduino Uno など、5Vマイコンで使う場合は信号レベル変換が必要です。XBee シールド(純正, sparkfun)または、このアダプタを使うと簡単です。(3.3V 仕様のArduino の場合はピッチ変換のみで可)

  • マイコン同士をXBee で接続するだけであれば、USB 変換は必須ではないのですが、XBee のネットワーク設定などに必要なので、有った方が便利です。
